My Flowers, çiçeklerin kargo kutusu içerisinde sabitlenmesi sırasında yaşanan bir problemi çözmek için Take Craft’a başvurdu. Müşterinin elinde temel bir 2D tasarım ve sahada yaşadığı problem vardı: Çiçekleri kutuya sabitlemek için kullanılan sıradan plastik kelepçeler, taşıma sırasında kutuyu yırtıyor ve çiçeklerde deformasyona neden oluyordu.
Bizim görevimiz mevcut parçayı yeniden üretmek değil; bu problemi anlayarak 2D fikri üretilebilir bir 3D ürüne dönüştürmek ve hem taşıma hem de son kullanıcı açısından çalışabilecek bir sabitleme mekanizması geliştirmekti.
Bu projede plastik parçanın görevi yalnızca çiçekleri sabitlemek değil; ambalajın bütünlüğünü korumak ve son kullanıcının ürünü kolayca çıkarabilmesini sağlamaktı.
Müşterinin başlangıçta bize getirdiği çözüm, basit bir 2D tasarım ve sahada yaşanan problemin tanımıydı. Çiçekler, standart plastik kelepçeler kullanılarak kargo kutusuna sabitleniyordu. Ancak taşıma sırasında kelepçenin uyguladığı yük, kutunun belirli bölgelerinde yoğunlaşması, bunun sonucunda kutuda yırtılma ve deformasyon oluşmasıydı.
Ancak sabitleme elemanının uyguladığı kuvvet ile kutunun dayanımı arasında istenen mekanik denge sağlanamamıştı. Zaman içerisinde plastik elemanın kutuya uyguladığı yük, ambalajda yırtılma veya deformasyon oluşturuyordu.
Bu durum yalnızca ambalajın görünümünü etkilemiyordu. Kutu zarar gördüğünde, çiçeklerin güvenli şekilde taşınması da olumsuz etkileniyordu.
Dolayısıyla problem, tek başına plastik parçanın performansı olarak ele alınabilecek kadar basit değildi.
İlk adım, problemi yalnızca “Sabitleme elemanı yeterince güçlü mü?” sorusuyla değerlendirmemekti.
Parçanın kutuyla temas şekli, uyguladığı kuvvet, kullanım sırasında maruz kaldığı yük ve çiçeklerin kutu içerisindeki konumu birlikte değerlendirildi.Bu nedenle çözümü yalnızca kelepçenin malzemesini veya mukavemetini değiştirmekte aramadık. Öncelikle parçanın kutuya nasıl temas ettiğini ve taşıma sırasında nasıl çalıştığını yeniden değerlendirdik.
Amaç, çiçeği yeterli şekilde sabitlerken yükün kutu üzerinde yırtılmaya neden olacak şekilde yoğunlaşmasını önlemekti.
Buradaki temel mühendislik sorusu şuydu:
Parça, gerekli tutma görevini yerine getirirken kutuya ne kadar yük aktarmalı?
Çünkü daha güçlü bir plastik parça üretmek tek başına problemi çözmeyebilirdi. Daha güçlü bir kelepçe üretmek, problemi çözmek yerine kutuya aktarılan yükü artırabilirdi. Bu nedenle hedefimiz maksimum tutma kuvveti değil, çiçekleri taşıma sırasında güvenli şekilde sabitleyen ve kutuya zarar vermeyen kontrollü bir çalışma mekanizması geliştirmekti.
Bu nedenle hedef, maksimum kuvvet değil, kontrollü ve amaca uygun bir tutuculuk oluşturmaktı.
Bu yaklaşım doğrultusunda plastik parça tasarımı yeniden değerlendirildi.

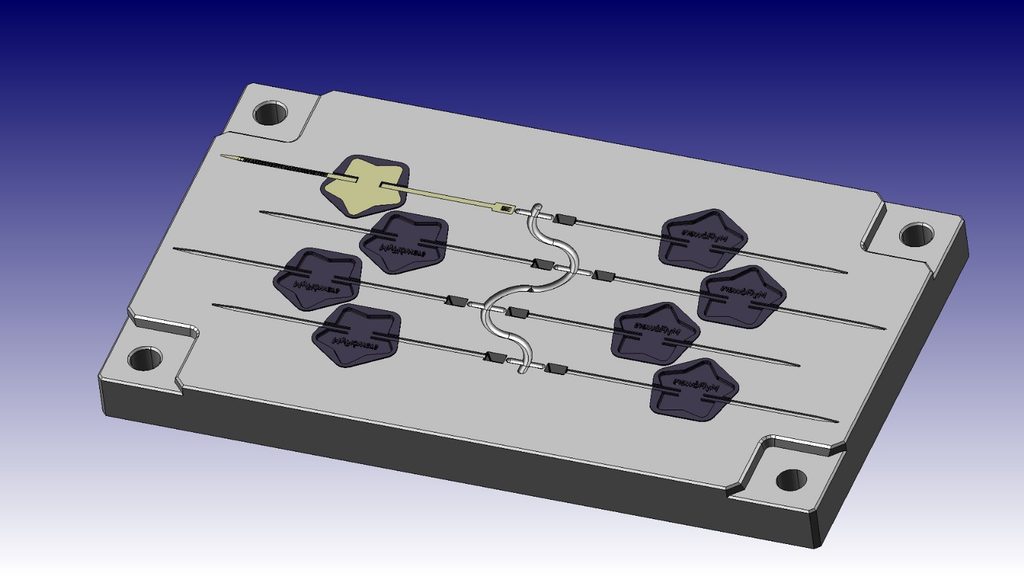

Müşterinin 2D tasarımını temel alarak parçayı 3D ortamda yeniden tasarladık. 3D tasarım üzerinden parçanın geometrisini, kutuyla temas eden bölgelerini ve kelepçenin çalışma mekanizmasını değerlendirdik.
Tasarımın kritik noktalarından biri, taşıma sırasında kutuyu zorlayan yükün nasıl dağıtılacağıydı. Bu doğrultuda kelepçenin orta bölümüne eklenen geometrik detay ve parçanın çalışma mekanizması yeniden ele alındı.
Hazırlanan 3D tasarım müşterinin onayına sunuldu ve geri bildirimler doğrultusunda tasarım son haline getirildi.
Burada üretilebilirlik de tasarım kararlarının önemli bir parçasıydı.

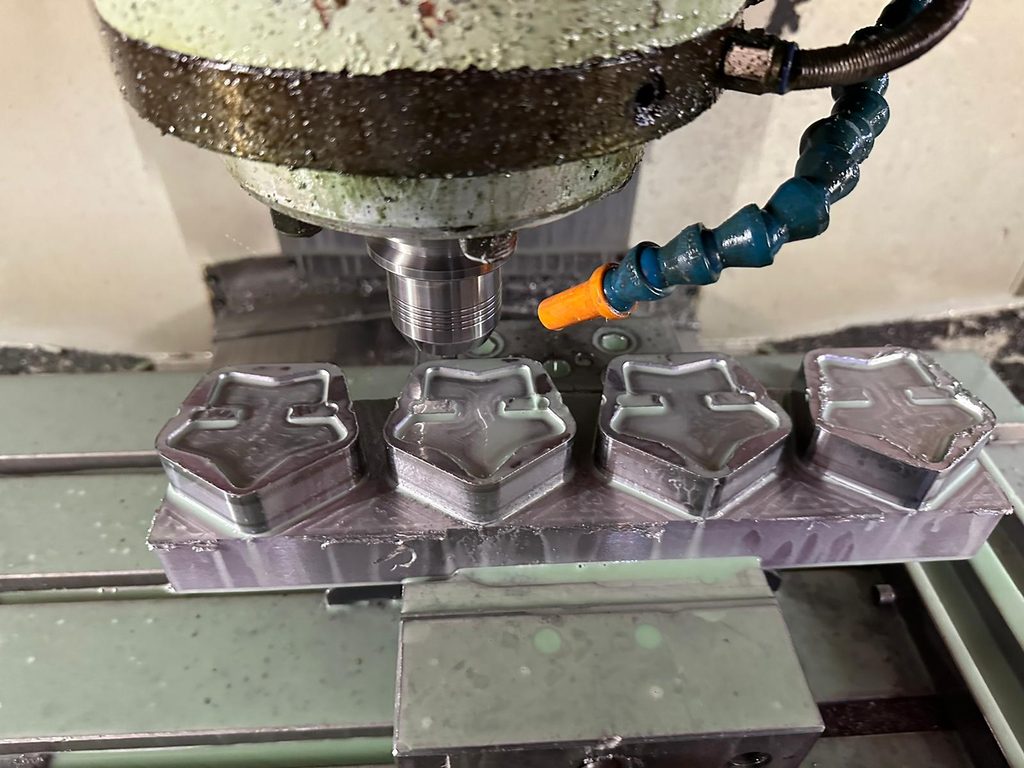

Bir tasarımın yalnızca teorik olarak çalışması yeterli değildir. Plastik enjeksiyonla üretilebilmesi, kalıplanabilir bir geometriye sahip olması ve gerçek kullanım koşullarında beklenen fonksiyonu sağlayabilmesi gerekir.
Bu nedenle tasarım geliştirme süreci, fonksiyon ile üretilebilirliği birlikte ele alan bir yaklaşımla ilerledi.
Tasarımın son halinin belirlenmesinden sonra ikinci kritik konu malzeme seçimi oldu.
Burada yalnızca taşıma sırasında gerekli mukavemeti sağlayacak bir malzeme aramadık. Son kullanıcının çiçeği kutudan çıkarırken kelepçeyi nasıl açacağı da malzeme seçiminde dikkate alındı.
Daha yumuşak ve kontrollü davranış sağlayan bir hammadde seçilerek, kelepçenin taşıma sırasında gerekli sabitlemeyi yapması; kullanıcı tarafından ters yönde uygulanan kuvvetle ise açılabilmesi hedeflendi.
Çünkü iki farklı kullanım ihtiyacının aynı anda karşılanması gerekiyordu:
Bu nedenle çözümün “olabildiğince güçlü” olması hedeflenmedi.
Hedef, ne çok gevşek ne de gereğinden fazla güçlü, kullanım amacına uygun kontrollü bir tutuculuk sağlamaktı.sağlamaktı.
Bu projedeki önemli noktalardan biri, parçanın yalnızca üretim hattında çalışan bir komponent olarak değerlendirilmemesiydi.
Çiçek kutusunu açan kişi de kullanım senaryosunun bir parçasıydı.
Son kullanıcı açısından ise farklı bir kullanım senaryosu vardı. Kutu açıldığında çiçeklerin kelepçeden çıkarılması gerekiyordu. Bu nedenle kullanıcıdan maket bıçağı, makas veya başka bir kesici alet kullanmasını gerektirmeyen bir açma mekanizması hedeflendi.

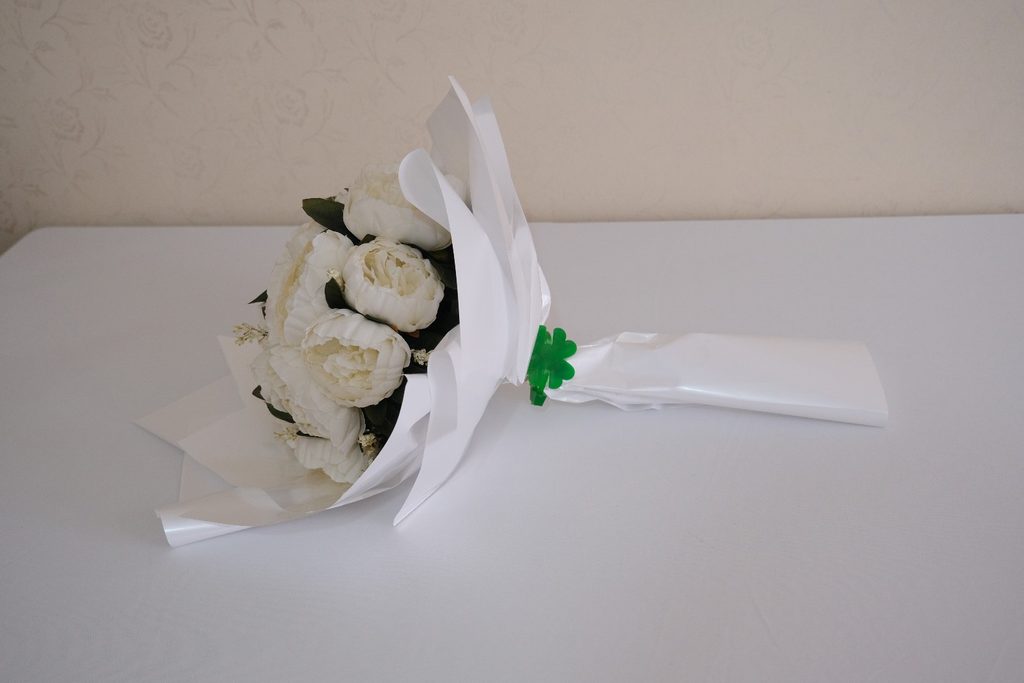

Kelepçenin çalışma geometrisi ve seçilen hammadde sayesinde kullanıcı, parçaya zıt yönde kuvvet uygulayarak kelepçeyi açabiliyor ve çiçekleri kutudan çıkarabiliyor.
Bu nedenle plastik ürün tasarımı yalnızca üreticinin beklentileri üzerinden değil, parçanın gerçek kullanım anı üzerinden de değerlendirildi.
Bu yaklaşım, fonksiyon ile kullanıcı deneyiminin aynı tasarım problemi içerisinde ele alınmasını sağladı.
My Flowers projesinde amaç, mevcut plastik parçayı yalnızca yeniden üretmek değildi.
Geliştirilen yeni kelepçe tasarımıyla çiçeklerin taşıma sırasında kutu içerisinde sabitlenmesi sağlanırken, kutuya zarar veren yükleme davranışı da tasarım üzerinden yeniden ele alındı.
Bunun yanında, son kullanıcının çiçekleri kutudan çıkarırken maket bıçağı veya makas gibi ek bir alete ihtiyaç duymadan, kelepçeye ters yönde kuvvet uygulayarak sistemi açabilmesi sağlandı.
Bu vaka, küçük görünen bir plastik parçanın bile yalnızca geometrisinden ibaret olmadığını gösteriyor. Parçanın görevi, temas ettiği diğer bileşenler ve gerçek kullanım koşulları birlikte değerlendirildiğinde, doğru tasarım kararı daha net ortaya çıkıyor.çanın bile yalnızca geometrisinden ibaret olmadığını gösteriyor. Parçanın görevi, temas ettiği diğer bileşenler ve gerçek kullanım koşulları birlikte değerlendirildiğinde doğru tasarım kararı daha net ortaya çıkıyor.
Problem analizi
2D tasarımın 3D modele dönüştürülmesi
Mekanizma ve geometri geliştirme
Malzeme değerlendirmesi
Üretilebilirlik değerlendirmesi
Elinizde yalnızca bir 2D tasarım, prototip veya mevcut parçayla ilgili bir problem olabilir. Take Craft olarak; tasarım, malzeme, fonksiyon ve üretilebilirlik açısından değerlendirerek parçanızı üretime uygun hale getirebiliriz.
📩 DM
🌐 www.takecraftengineering.com
📞 +90 312 870 1105
Take Craft blogu için hazırlanan, okuyucuyu bilgilendiren, SEO uyumlu ve profesyonel FAQ (Sıkça Sorulan Sorular) içeriği aşağıdadır:
2D çizimler parçanın temel boyutlarını belirlemek için harika bir başlangıç olsa da, plastik enjeksiyon kalıplama gibi hassas süreçlerde yetersiz kalır. 2D tasarımdan 3D modellemeye (CAD) geçmenin temel nedenleri şunlardır:
Plastik kelepçeler; mekanik yük, esneklik, sıcaklık değişimleri ve kimyasal maruziyet gibi farklı çalışma koşullarına maruz kalır. Yanlış malzeme seçimi kelepçenin kısa sürede kırılmasına veya işlevini kaybetmesine yol açar:
Evet, sağlayabilir. Bu durum doğru ürün tasarımı ve mekanik detaylar ile mümkündür:
Plastik enjeksiyon kalıplama yöntemiyle hatasız ve ekonomik bir üretim gerçekleştirmek için tasarım aşamasında şu kurallara dikkat edilmelidir:
Kaburga (Rib) Tasarımı: Parçayı güçlendirmek için et kalınlığını artırmak yerine ince kaburgalar eklenmelidir. Kaburga kalınlığı, ana et kalınlığının %50-60’ını geçmemelidir.
Düzgün Et Kalınlığı: Parça boyunca et kalınlığının eşit tutulması çöküntü, yamulma (warpage) ve iç gerilmeleri önler.
Kalıptan Çıkma Açısı (Draft Angle): Parçanın kalıptan rahatça çıkarılabilmesi için dik yüzeylere en az 1°–2° kalıp çıkma açısı verilmelidir.
Radyus (Radyus/Köşe Yuvarlatma): Keskin iç köşeler strese ve parçanın kolay kırılmasına neden olur. Köşelere radüs vererek stres yoğunlaşması engellenmelidir.
Maça ve Yolluk (Gate) Konumu: Eriyik plastiğin kalıba gireceği nokta (yolluk) görsel ve mekanik açıdan parçayı etkilemeyecek alanlara yerleştirilmelidir.
